網絡型防爆門禁系統TCPIP網絡版防爆門禁系統網絡防爆門禁(圖文)
來源:井田防爆門禁 作者:admin 發布時間:2023-08-01 瀏覽量:

井田防爆門禁系統,網絡型防爆門禁,網絡防爆門禁,TCPIP網絡版防爆門禁,TCPIP網絡版防爆門禁系統

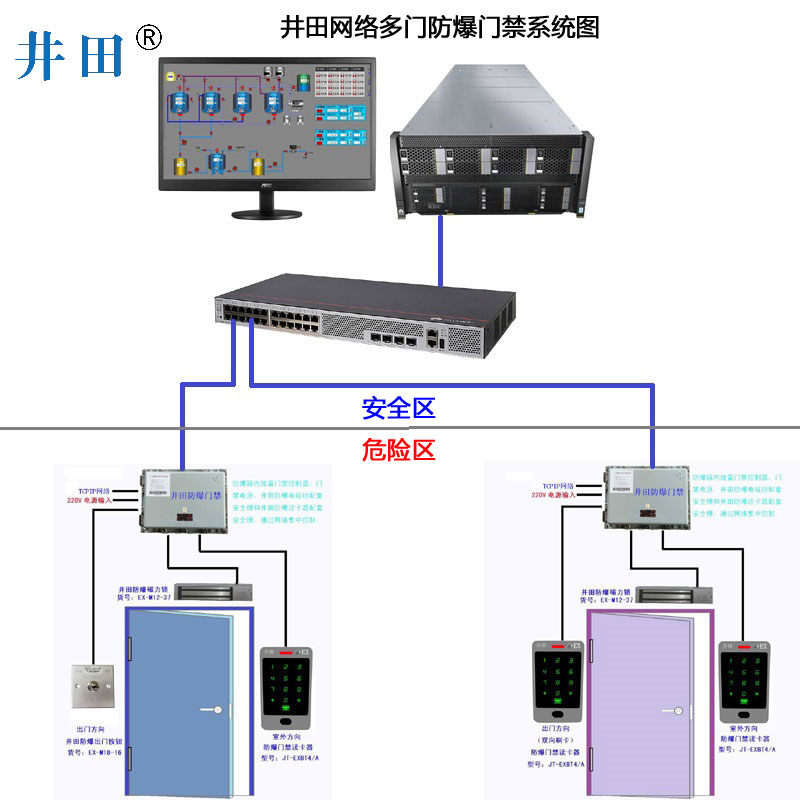

網絡版防爆門禁系統,在同一個廠區有多個防爆門禁,采用網絡統一控制,有效對人員的進出管制,能靈活設置每個人的進出時間范圍,和有效進出對應門的范圍,具有人員在線實時傳輸,人員非法卡讀卡報警,門非法打開報警功能,多個廠區和不同城市能通過TCPIP網絡集中統一管理。
防爆門禁讀卡器介紹:
防爆合格證編號:CYB17.1016X
品牌:井田
名稱:防爆門禁讀卡器
型號:JT-EXBT4/A
訂貨號:EX-M17-D6
產品標準:Q/HL001-2017
防爆標志:Ex ib IIB T4 Gb
生產廠家:上海海櫨門控科技有限公司
井田JT-EXBT4/A防爆門禁讀卡器采用本質安全防爆形式,能夠使用在爆炸性氣體環境中。本產品是非接觸式感應門禁一體機,支持密碼、刷卡、卡加密碼開門方式。韋根信號輸出、防爆門禁讀卡器具有結構簡單、便于安裝維修、無磨損等特點,安全、可靠,廣泛應用于各種工業危險區域的門控系統中。
井田JT-EXBT4/A產品的設計符合國家標準GB3836.1-2010【爆炸性環境 第1部分 設備 通用要求】和GB3836.4-2010【爆炸性環境 第4部分 由本質安全型 “i”保護的設備】中的有關規定。產品經國家指定的防爆產品檢測機構檢定合格。
井田JT-EXBT4/A防爆門禁讀卡器
工作電壓:12VDC
靜態電流:小于30毫安
動態電流:小于100毫安
尺寸115MM*70MM*20MM
配線長度:6米
使用環境:-40℃至+70℃;
采用金屬機身,觸摸屏按鍵
輸出格式:國際標準 Wiegand 26bit
傳輸距離:最遠可達100米
防爆讀卡器設計優點:
抗金屬屏蔽和讀卡器相互干擾能力強
井田防爆門禁設備的安裝
井田防爆門禁設備的自身重量和載重一般都較大,在實際安裝時首先要選擇穩定、堅固的安裝面和足以承載設備總成的支撐設備。
井田防爆門禁設備的所有電氣連接接頭都應該處于防爆設備腔體或隔爆型防爆接線箱腔體內部,設備之間的連接使用防爆撓性管,防爆密封引線管應使用防爆設備隨機提供的產品或選擇符合現場環境防爆等級的產品,根據危險區域的不同對于引線管穿入電纜后應加膠泥密封。
如果設備具有轉動或移動功能,引入設備的電纜和撓性管應該留有足夠的余量,避免引設備轉動拉斷撓性管接口及電纜,使裸線暴露在危險環境之中。
爆炸性危險環境中的井田井田雙門防爆磁力鎖系統安裝
在爆炸性危險環境中井田防爆磁力鎖安裝施工要遵守有關的爆炸性危險環境電氣設備的安裝標準與規范,爆炸性危險環境電氣設備安裝標準執行。
井田防爆門禁線纜的敷設根據規范要求和經驗,在易燃易爆環境車間的配電線路設計一般都以橋架為主,鋼管與電纜溝的敷設為輔,所有使用的電纜應使用阻燃電纜。
線纜敷設的路由應盡量遠離爆炸源和爆炸性物質輸送的管道。對于爆炸性氣體環境中應考察易燃易爆氣體的比重,如果危險氣體的比重比空氣輕,線纜應盡量敷設在下面(沿墻或地埋)而對于危險氣體比空氣輕的環境,線纜應盡量敷設在上面(沿墻或架空)。
井田防爆門禁正常情況下,在±0.00m平面,先由室外橋架引入,進入室內后至設備附近沿墻或柱引下至電纜溝(敷設完畢后封死,以防進水和白蟻侵害),然后穿管沿地面敷設至設備旁,再用防爆撓性管接入到防爆設備。
對于高出±0.00m的平面上,電氣線路基本上都是由橋架架空引入,
然后由橋架穿管架空敷設至防爆設備旁,再用防爆撓性管接入井田防爆門禁設備。敷設電氣線路的溝、橋架或鋼管所穿過的不同區域之間墻或樓板處的空洞應采用非燃性材料(如100#水泥砂漿)嚴密堵塞。電纜線路不應有接頭,穿線鋼管應采用低壓流體輸送用鍍鋅鋼管。管道連接處需套絲連接,32mm以下管徑至少需要套接5扣,32mm以上管徑至少需要套接6扣。
管道中間連接處還需要使用電氣連接線,確保管道電氣貫通。
.
